芯式過濾器
保安過濾器
型號：JTGRP
品牌：JHENTEN
水處理過濾器
JTGRP保安過濾器是專門為水處理領域所設計的保安過濾器
JTGRP保安過濾器采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光，完全可以應用在高精度料液過濾
產品特色
筒體內外表面采用鏡面拋光，物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求
采用花盤上下排液閥形式，排液方便快速
濾芯密封面采用彈簧式密封，操作方便
典型的應用
水處理：用于民生生活飲用水過濾R.O逆滲透過濾
食品飲料業：酒類、礦泉水、飲用水的過濾
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁 0.6μm，外壁 0.8μm |
操作條件
最大操作壓力 | 0.6MPa |
最大操作溫度 | 140℃ |
材料
過濾器殼體 | 304、316L |
排液閥 | 304、316L |
吊環螺栓 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 快裝 |
進出口N1、N2 | 快裝、法蘭、螺紋 |
壓力表N3(選配) | 1.5”快裝 |
排液閥N4、N5(選配) | 1”快裝 |
濾芯接頭形式 | DOE型、222型 |

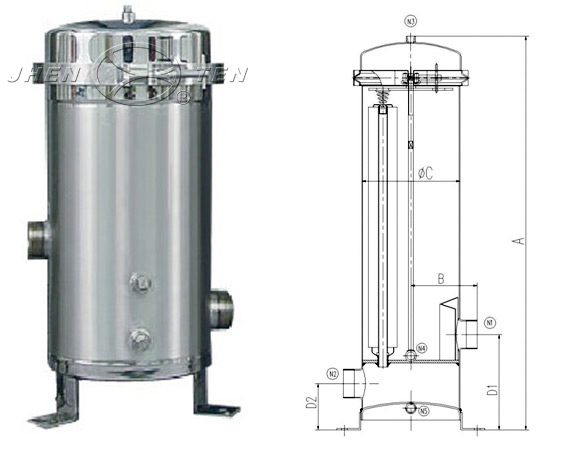

尺寸參數 | 5芯（4芯） | |||
10” | 20” | 30” | 40” | |
A：總高（不含壓力表） | 570 | 820 | 1070 | 1320 |
B：進口中心距 | 175（法蘭）；125（快裝）；130（螺紋） | |||
C：直徑 | Φ204 | |||
D1：進口N1離地高度 | 178 | |||
D2：出口N2離地高度 | 76 | |||
進出口N1、N2尺寸 | 2” | |||
7芯 |
30” |
1070 |
190（法蘭）；140（快裝）；145（螺紋） |
Φ235 |
178 |
76 |
2” |
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［濾芯數量］ | ［濾芯型號］ | ［濾芯接頭］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGRP | 7R | 20 | T | 4 | L | E |
5R=5芯 | 10=10”濾芯 | T=222型 | 4= 304 | F=法蘭 | E=EPDM | |
7R=7芯 | 20=20”濾芯 | D=DOE型 | 6= 316L | K=快裝 | P=PTFE | |
9R=9芯 | 30=30”濾芯 | L=螺紋 | V=Viton | |||
15R=15芯 | 40=40”濾芯 | S=Sililone |
