單芯工業級液體過濾器

型號：JTGDG

品牌：JHENTEN

鑄造式，易更換，單芯過濾器
JTGDG單芯工業級液體過濾器，頂部采用一體式鑄造式結構，采用上進上出設計，配以轉接頭，可以直接連接到管路上，安裝極其方便

詳情描述

濾筒采用衛生級濾筒，拋光精度Ra＜0.6μm，適用于各類過濾要求 JTGDG單芯工業級液體過濾器采用極其緊湊的結構設計，頂部可以固定在管路上；換芯時，只需將濾筒打開即可，整個過程無料液滲出底部配以排液閥，方便料液的排放

產品特色
上進上出，可直接連接到管路上
更換濾芯簡便，無料液滲出
底部裝有排液閥，方便排液
安全的密封性設計

典型的應用
水處理：各種水質的過濾
食品飲料業：酒類、礦泉水、飲用水的過濾
化學工業：各種有機溶劑、酸、堿液的過濾

表面處理

處理類型	基座：鑄造
處理類型	筒體：機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁0.4μm，外壁0.6μm

操作條件

最大操作壓力	0.6MPa
最大操作溫度	150℃

材料

過濾器殼體	304、316L、SAF2507、碳鋼
排液閥	304、316L
密封圈、墊片	EPDM、PTFE、Viton、Sililone

連接

殼體連接	快裝、螺紋
進出口N1、N2	1”螺紋
壓力表N3 (選配)	1/4”螺紋
排液閥N4、N5(選配)	1/4”螺紋
濾芯接頭形式	DOE型

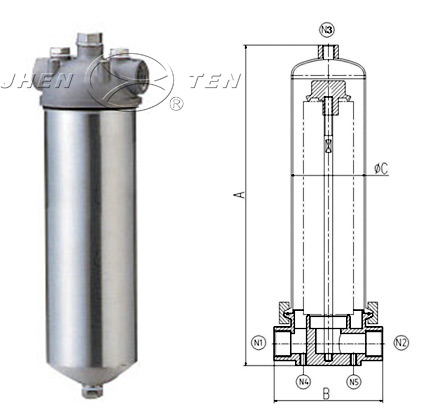

產品結構

尺寸參數	1芯
	10”	20”	30”
A：總高	382	632	982
B：進出口距離	130
C：直徑	Φ89

上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

選型表

	［濾芯數量］	［濾芯型號］	［濾芯接頭］	［殼體材料］	［進出口連接］	［密封圈］
JTGDG	1R	20	D	4	L	E
	1R=1芯	10=10”濾芯	D=DOE型	4= 304	L=螺紋	E=EPDM
		20=20”濾芯		6= 316L		P=PTFE
		30=30”濾芯				V=Viton
		40=40”濾芯				S=Sililone
