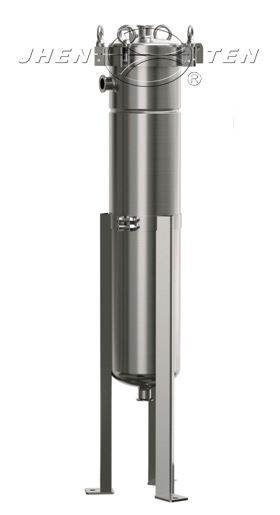

側入式袋式過濾器

型號：JTGCD

品牌：JHENTEN

經濟型單袋式過濾器
JTGCD側入式袋式過濾器，一款配合濾袋使用的袋式過濾器，用于一些粗過濾及預過濾環節

詳情描述

側進下出或側進側出的結構，有效地節省了過濾器的空間，整個結構經濟合理
用壓環、彈簧壓緊濾袋環口，保證了過濾器與濾袋之間良好的密封
可調支腳，安裝尺寸可根據現場要求快速調整

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁0.6μm，外壁0.8μm
拋光精度	網藍0.6μm

操作條件

最大操作壓力	0.6MPa、1.0MPa
最大操作溫度	150℃

材料

過濾器殼體	304、316L、SAF2507、碳鋼
吊環螺栓	304
可調支腳	304
密封圈、墊片	EPDM、PTFE、Viton、Sililone

連接

殼體連接	法蘭
進出口	法蘭、快裝、螺紋
壓力表(選配)	1.5”快裝（1號袋/2號袋） M14×1.5內螺紋（3號袋/4號袋）
壓力表(選配)	1.5”快裝（1號袋/2號袋） M14×1.5內螺紋（3號袋/4號袋）
排氣閥(選配)	1/4”外螺紋

尺寸參數	模壓蓋/平蓋		平蓋
尺寸參數	1號袋	2號袋	3號袋	4號袋
總高（不含壓力表）	990	1365	525	635
進口中心距	147		92
直徑	Φ204	Φ204	Φ114	Φ114
進口離地高度	835	1205	445	555
出口離地高度	250	300	100
進出口尺寸	1.5”或2”		1”或1.5”
可調支腳高度	500	800	300	400
最大流量 m3/h	20	40	6	12
上表數據為標準型，可根據客戶要求定制。進出口采用快裝，未注長度單位為mm。

選型表

	［濾袋數量］	［濾袋型號］	［殼體材料］	［進出口連接］	［密封圈］
JTGCD	1P	2S	4	F	E
	1P=1袋	1S=1號袋：Φ180 x 430	4= 304	F=法蘭	E=EPDM
		2S=2號袋：Φ180x 810	6= 316L	K=快裝	P=PTFE
		3S=3號袋：Φ105 x 230		L=螺紋	V=Viton
		4S=4號袋：Φ105x 380			S=Sililone
