多芯衛生級液體過濾器

型號：JTGLD

品牌：JHENTEN

中小流量的衛生級過濾器
JTGLD多芯衛生級液體過濾器，可滿足中小流量要求

詳情描述

整體結構按照衛生級要求設計制造；結構無衛生死角，符合“GMP”規范要求，易清洗；排液徹底，無殘液顧慮

對于部分清洗非?？量痰膽?yīng)用，可將過濾器的花盤做成拆卸式，實現全角度清洗

產品特色

超高的拋光等級，內壁采用達到0.3μm，外壁達到0.4μm，絕對衛生級拋光
排氣閥可選快裝形式，可完全拆卸，無衛生死角
小規格過濾器在支腳底部安裝調節螺母，可進行過濾器的高度調節，方便使用。

典型的應用
醫藥行業：各種抗菌素等藥液的過濾
食品飲料業：酒類、礦泉水、飲用水的過濾
石油工業：油田注水過濾
電子工業：高純水過濾
化學工業：各種有機溶劑、酸、堿液的過濾

表面處理

處理類型	機械拋光、電解拋光
拋光精度	內壁0.3μm，外壁0.4μm

操作條件

最大操作壓力	0.6MPa、1.0MPa
最大操作溫度	150℃
滅菌	在線或蒸汽滅菌：121℃/30min

材料

過濾器殼體	304、316L
排氣、液閥	304、316L
吊環螺栓	304
支腳	304
密封圈、墊片	EPDM、PTFE、Viton、Sililone

連接

殼體連接	法蘭（吊環螺栓）
進出口N1、N2	快裝
壓力表N3(選配)	1.5”快裝
排氣閥N4(選配)	1/2”快裝
排液閥N5(選配)	1/2”快裝
濾芯接頭形式	222型、226型(衛生級)；
濾芯接頭形式	DOE型（工業級）

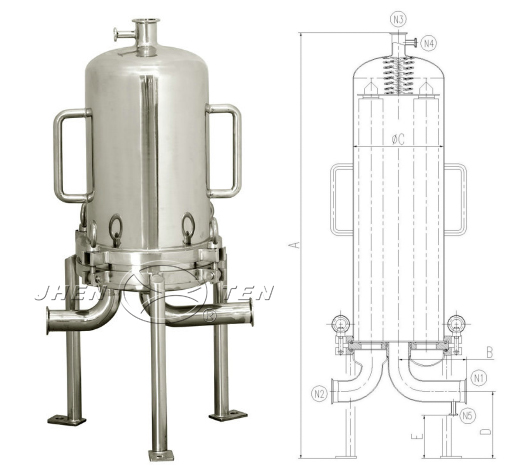

產品結構

尺寸參數	3芯（4芯）				5芯（6芯）
	10”	20”	30”	40”	10”	20”	30”	40”
A：總高（不含壓力表）	760	1010	1260	1510	780	1030	1280	1530
B：進口中心距	160				160
C：直徑	Φ204				Φ235
D：進出口N1、N2離地高度	200				200
E：排液閥N5離地高度	130				130
進出口N1、N2尺寸	1.5”				2”

7芯（8芯）
10”	20”	30”	40”
805	1055	1305	1555
200
Φ273
200
130
1.5”

上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

選型表

	［濾芯數量］	［濾芯型號］	［濾芯接頭］	［殼體材料］	［進出口連接］	［密封圈］
JTGLD	5R	20	S	4	K	E
	3R=3芯	10=10”濾芯	S=226型（衛生級）	4= 304	K=快裝	E=EPDM
	5R=5芯	20=20”濾芯	T=222型（衛生級）	6= 316L		P=PTFE
	7R=7芯	30=30”濾芯	D=DOE型（工業級）			V=Viton
	9R=9芯	40=40”濾芯				S=Sililone
	12R=12芯
