多袋式過濾器

型號：JTGDS

品牌：JHENTEN

大流量袋式過濾器
JTGDS多袋式過濾器，一款配合濾袋使用的袋式過濾器，用于粗過濾及預過濾環節

詳情描述

JTGDS多袋式過濾器標配01號濾袋或02號濾袋，標準模式為2袋～12袋，定制最大生產到24袋，基本能滿足各類流量的要求

產品特色
處理流量大,使用壽命長
濾器設計緊湊，減少占地空間，同時減少液體的損失
側進底出的設計確保液體介質可被完全排放，同時采用了正切位出口供選擇，使得排污徹底，工人操作方便
內部獨特的三點壓緊裝置確保良好的濾袋密封性，避免液體旁漏
多袋過濾器殼體可采用轉臂+環首螺栓設計或快開設計，操作方便，經濟實用

典型的應用
食品及飲料；生物工程及醫藥；石化及化工；汽車制造；石油及天然氣；電子及電鍍；涂料、油漆、油墨；核電與火電及廢液過濾；攝影膠片生產工藝液體過濾；日用化工的液體和氣體凈化；機械加工及制冷行業各種冷卻液過濾；紡織、印染、造紙行業的各種液體凈化。

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁0.6μm，外壁0.8μm
拋光精度	網藍0.6μm

操作條件

最大操作壓力	1.0MPa
最大操作溫度	150℃

材料

過濾器殼體	304、316L、SAF2507、碳鋼
吊環螺栓	304
支腳	304
密封圈、墊片	EPDM、PTFE、Viton、Sililone

連接

殼體連接	法蘭
進出口N1、N2	法蘭、快裝、螺紋
壓力表N3(選配)	1/2”內螺紋
排氣閥N4(選配)	1/2”外螺紋

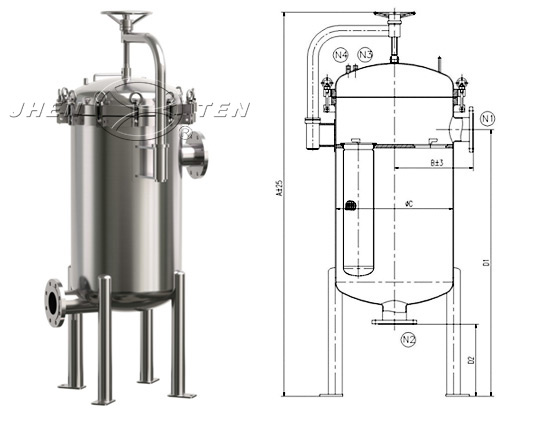

產品結構

尺寸參數	2袋	3袋	4袋	5袋	7袋
尺寸參數	2號袋
A：總高（不含壓力表）	1180	1915	2030	2043	2132
B：進口中心距	300	325	359	378	439
C：直徑	Φ400	Φ450	Φ500	Φ550	Φ650
D1：進口N1離地高度	1330	1350	1423	1439	1480
D2：出口N2離地高度	300	350	400
N1、N2：進出口尺寸	4”				5”
最大流量m3/h	80	120	160	200	280

上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

選型表

	［濾袋數量］		［濾袋型號］	［殼體材料］	［進出口連接］	［密封圈］
JTGDS	3P		2S	4	F	E
	2P=2袋	7P=7袋	1S=1號袋：Φ180 x 430	4= 304	F=法蘭	E=EPDM
	3P=3袋	9P=9袋	2S=2號袋：Φ180x 810	6= 316L	K=快裝	P=PTFE
	4P=4袋	12P=12袋			L=螺紋	V=Viton
	5P=5袋					S=Sililone
