袋式過濾器

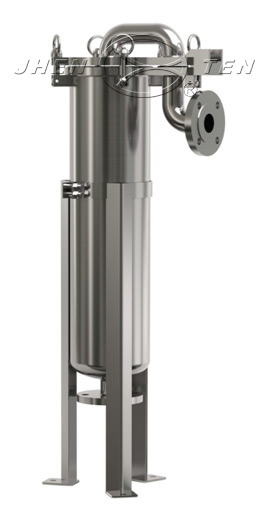

頂入式袋式過濾器
型號：JTGDD
品牌：JHENTEN
結構最合理的單袋式過濾器
JTGDD頂入式袋式過濾器，一款配合濾袋使用的袋式過濾器，用于一些粗過濾及預過濾環節
側面入口進入，再?gòu)捻敳窟M(jìn)入濾袋內的設計，能自動分壓，不會產生紊流，減少壓力損失，有效保護濾袋
頂蓋全面壓緊密封，密封效果更好，杜絕側漏
可調支腳，安裝尺寸可根據現場要求快速調整
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁0.6μm，外壁0.8μm |
網藍0.6μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L、SAF2507、碳鋼 |
吊環螺栓 | 304 |
可調支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭 |
進出口 | 法蘭、快裝、螺紋 |
壓力表(選配) | M14×1.5內螺紋 |
排氣閥(選配) | 1/4”內螺紋 |
殼體連接 | 法蘭 |
進出口 | 法蘭、快裝、螺紋 |
壓力表(選配) | M14×1.5內螺紋 |
排氣閥(選配) | 1/4”內螺紋 |
上表數據為標準型，可根據客戶要求定制。進出口采用法蘭，未注長度單位為mm。
選型表
［濾袋數量］ | ［濾袋型號］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGDD | 1P | 2S | 4 | F | E |
1P=1袋 | 1S=1號袋：Φ180 x 430 | 4= 304 | F=法蘭 | E=EPDM | |
2S=2號袋：Φ180x 810 | 6= 316L | K=快裝 | P=PTFE | ||
3S=3號袋：Φ105 x 230 | L=螺紋 | V=Viton | |||
4S=4號袋：Φ105x 380 | S=Sililone |
