儲罐

不銹鋼儲罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求，并按《壓力容器》（GB150
—2011）、《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1
—2009）要求進行設計、制造及驗收。

儲罐通常采用立式圓罐體，上均為標準的橢圓形或蝶形封頭，下均為標準的錐形、蝶形或橢圓形等封頭，罐體內壁過渡段均采用圓弧過渡，無衛生死角，易清洗；單層、雙層（罐體和下封頭設有保溫層）或夾套形式（罐體和下封頭設有夾套和保溫層），根椐客戶要求進行組合；罐體內鏡面拋光處理，能夠?qū)崿F(xiàn)CIP和SIP，符合衛生規范要求。

儲罐結構可采用立式結構或臥式結構，根椐客戶要求還可設計成方形、圓形等多種形狀；配置機械式攪拌。

罐體可選配置

儲罐的罐體可選配置無菌空氣過濾器、溫度計（數顯式或表盤式）、壓力表、視鏡、衛生級人孔、進出液孔、CIP萬向旋轉清洗球、液位計等，或根據客戶要求進行配置。

典型的應用
? 適用于制藥行業的純水貯存、注射水貯存、藥液貯存、中間緩沖，也適用于食品、飲料行業牛奶、果汁等物料的常溫及加溫貯存。

產品特色
? 容積有600L～20000L等多種規格，可根據客戶實際需求進行設計、制造。
? 保溫層的保溫材料為巖棉或聚氨酯。
? 接口采用快裝卡盤式（卡接），罐體內膽選用304或316L，內表面鏡面拋光Ra≤0.28μm～0.6μm，外表面可根據客戶要求進行拋光、拉絲、噴砂等。

常規設計參數

材料

表面處理

連接

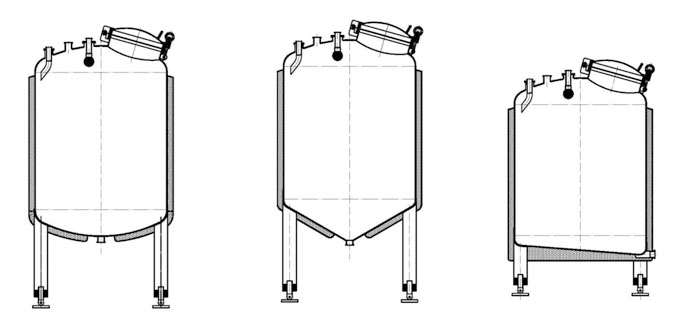

儲罐常規結構

立式儲罐A系列（雙層）                                        立式儲罐B系列（雙層）                          立式儲罐C系列（雙層）

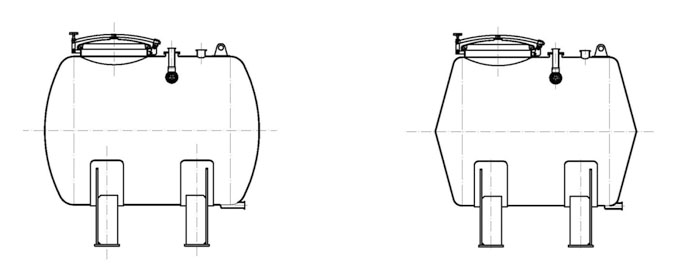

臥式儲罐A系列（單層）                                                                               臥式儲罐B系列（單層）

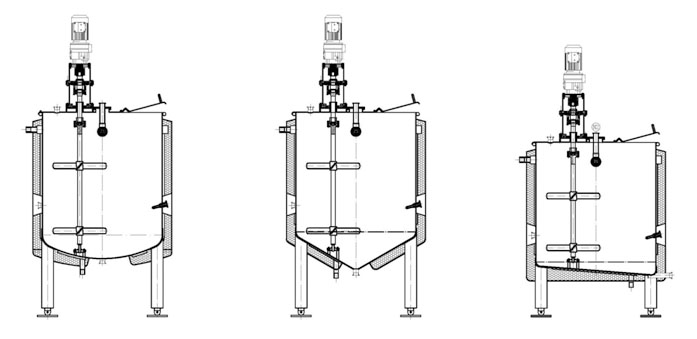

攪拌儲罐常規結構

上立式攪拌儲罐A系列（夾套形式）                上立式攪拌儲罐B系列（夾套形式）                上立式攪拌儲罐C系列（夾套形式）

儲罐常規型號及主要技術參數
