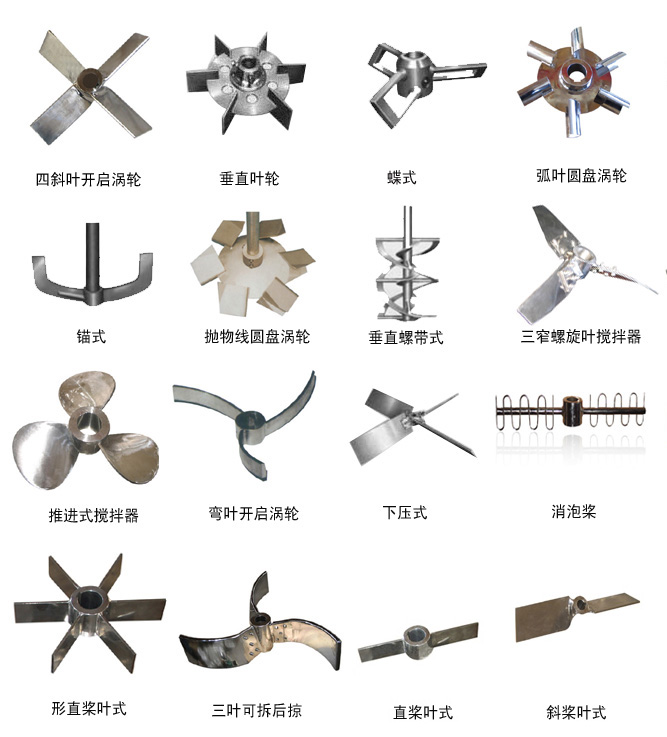

攪拌器

攪拌器是實現攪拌操作的主要部件，其主要的組成部分是葉輪，它隨旋轉軸運動將機械能施加給液體，并促使液體運動。

槳式攪拌器
由槳葉、鍵、軸環、豎軸所組成。槳葉一般用扁鋼或不銹鋼或有色金屬制造。槳式攪拌器的轉速較低，一般為20～80r／min。槳式攪拌器直徑取反應釜內徑Di/3～2/3，槳葉不宜過長，當反應釜直徑很大時采用兩個或多個槳葉。
槳式攪拌器適用于流動性大、粘度小的液體物料，也適用于纖維狀和結晶狀的溶解液，物料層很深時可在軸上裝置數排槳葉。

渦輪式攪拌器
渦輪式攪拌器分為圓盤渦輪攪拌器和開啟渦輪攪拌器；按照葉輪又可分為平直葉和彎曲葉。渦輪攪拌器速度較大，300～600r／min。
渦輪攪拌器的主要優點是當能量消耗不大時，攪拌效率較高，攪拌產生很強的徑向流。因此它適用于乳濁液、懸浮液等。

推進式攪拌器
推進式攪拌器，攪拌時能使物料在反應釜內循環流動，所起作用以容積循環為主，剪切作用較小，上下翻騰效果良好。當需要有更大的流速時，反應釜內設有導流筒。
推進式攪拌器直徑約取反應釜內徑Di的1/4～1/3，300～600r／min，攪拌器的材料常用鑄鐵和鑄鋼。

框式和錨式攪拌器
框式攪拌器可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大。如果這類攪拌器底部形狀和反應釜下封頭形狀相似時，通常稱為錨式攪拌器。
框式攪拌器直徑較大，一般取反應器內徑的2/3～9/10，50～70r／min。框式攪拌器與釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌器葉片所帶動的液體把靜止層從反應釜壁上帶下來；慢速旋轉時，有刮板的攪拌器能產生良好的熱傳導。這類攪拌器常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。

螺帶式攪拌器和螺桿式攪拌器
螺帶式攪拌器，常用扁鋼按螺旋形繞成，直徑較大，常做成幾條緊貼釜內壁，與釜壁的間隙很小，所以攪拌時能不斷地將粘于釜壁的沉積物刮下來。螺帶的高度通常取罐底至液面的高度。

螺帶式攪拌器和螺桿式攪拌器的轉速都較低，通常不超過50r/min，產生以上下循環流為主的流動，主要用于高粘度液體的攪拌。
